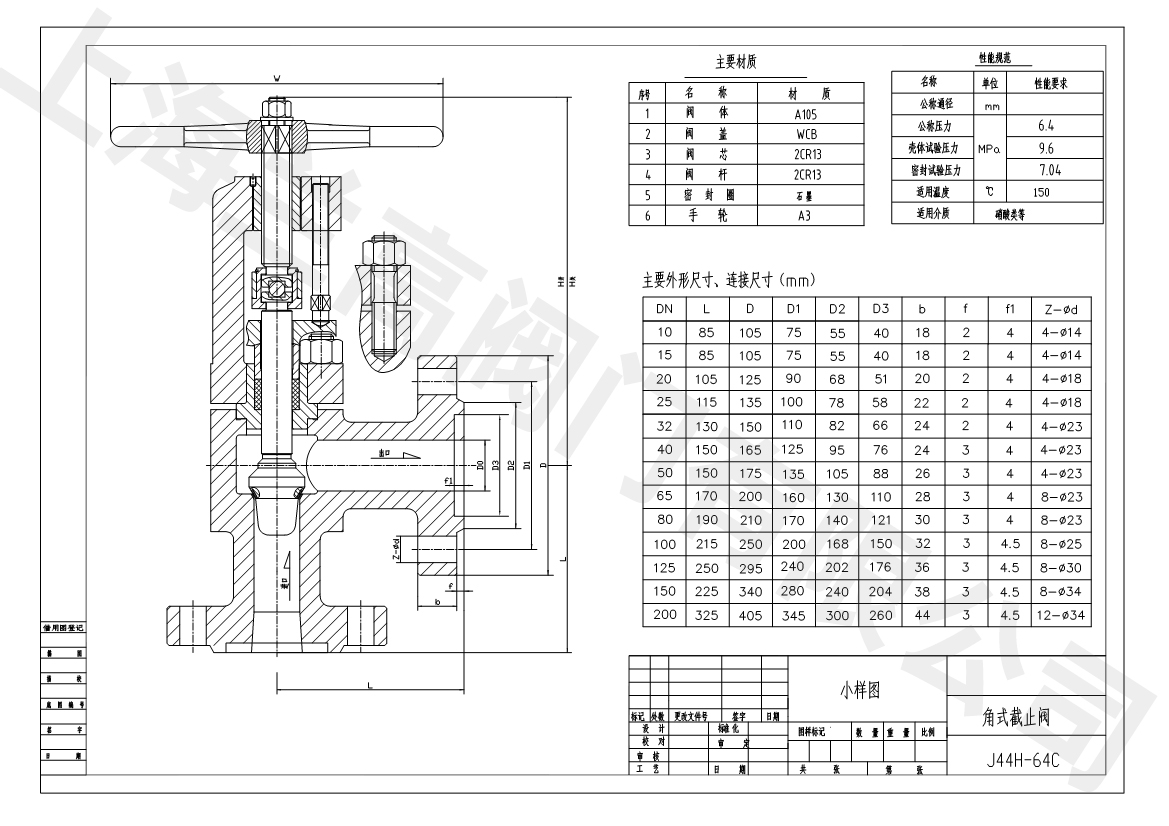

角式截止閥

角式截止閥是一種特殊的截止閥類型，其主要特征是在閥體內部流體通道的設計上有一個90度的轉折，使得流體進入閥門后改變流向。這種設計對于特定的應用場合很適用，特別是當需要處理那些在室溫下可能凝固的腐蝕性或高粘度流體時。

工作原理

• 啟閉件：角式截止閥的啟閉件是一個塞形的閥瓣，它與閥座配合形成密封面。

• 密封面：密封面可以是平面也可以是錐面，閥瓣沿流體的中心線作直線運動。

• 運動形式：閥桿有兩種主要的運動形式：

• 升降桿式：閥桿隨閥瓣升降，而手輪保持不動。

• 升降旋轉桿式：手輪與閥桿一起旋轉升降，螺母通常設置在閥體上。

結構特點

• 流路簡單：流路設計簡單，有助于減少流體在閥門內的滯留區域。

• 死區和渦流減少：流體在閥門內部的流動路徑更為直接，有助于減少渦流和死區，從而降低介質沉積的可能性。

• 90度轉折：流體在通過閥門時發生90度的方向改變，這有助于改善流體排放并防止堵塞。

應用

• 角式截止閥適用于需要改變流體流向的應用場景，如化工、石油、天然氣和水處理等領域。

• 特別適合于處理高粘度、易凝固或帶有固體顆粒的介質，因為其設計有助于防止堵塞。

使用注意事項

• 角式截止閥一般僅用于全開或全關的操作模式，不適合用作調節流量或節流。

• 在選擇角式截止閥時，要考慮介質的性質、工作壓力、溫度范圍等因素。
